試驗裝置是由10個平面鏡組成的菲涅耳反射聚光器，將日光直接輻射聚集在一個風冷的試樣區域
上。

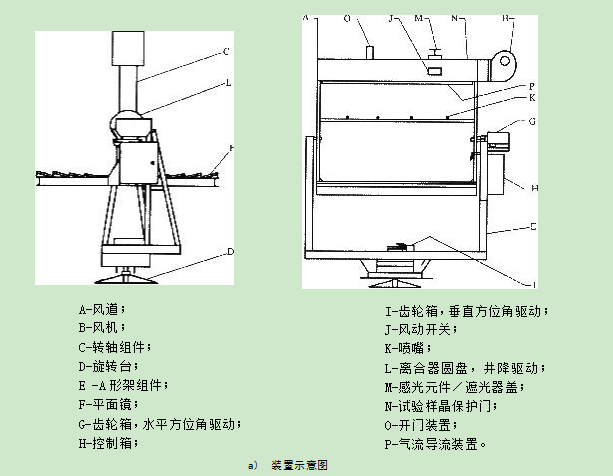

平面鏡應模擬拋物面的切線排列以確保將日光均勻地反射到固定在目標區域的試樣上。裝置簡圖
見圖2。
為確保平面鏡系統面向赤道，試驗裝置通常按南北取向的軸線排列。面向兩極的端點可隨在天頂的太陽高度角的季節性變化進行調整。
平面鏡系統的平面應通過太陽跟蹤裝置保持與太陽輻射光束接近垂直的方位。跟蹤裝置通常由兩個感光元件組成，感光元件安裝在風道頂端，面向太陽。T型陰影擋板安裝在感光元件之上，以確保當儀器聚焦時每個感光元件的一半均獲得等量輻射。當一個感光元件接收的太陽輻射比另一個多時，平衡會被破壞，指零直流放大器即提供一個信號給可逆的電機，電機隨之調整設備來保持聚焦。
一種方法是利用計算機控制系統跟蹤全年的太陽方位和高度來調整設備方位，另一種方法是根據太陽用時鐘驅動系統來保持設備方位。試驗設備的有效靶面積略小于所用平面鏡的面積，典型尺寸為130mm×1400mm。平面鏡應在295mm～700mm的紫外光和可見光波長范圍內具有高反射率；應調整平面鏡以確保在靶平面內增強太陽輻射的非均勻性小于5%。菲涅耳反射試驗裝置所用的鏡面應平滑，并且在310mm波長的光譜反射率大于或等于65%。
裝置應提供一個安裝區域，用于固定至少為25mm
2的可拆卸光學鏡標樣；光學鏡標樣應與用于照射靶樣品區域的光學鏡原料批次相同，兩者應同時安裝，并定期測試其鏡面光譜反射率。注：當裝置在干燥、沙漠或高緯度氣候下進行加速老化時可獲得的老化加速率。
試樣噴淋用水應控制硅含量(小于0.01mg/L)且固體總含量不超過20mg/L，可能需要對其進行凈化或脫鹽與試樣噴淋用水接觸的所有材料均應不會污染噴淋水。試驗設備應裝有水輸送系統，用于在輻射過程中向試樣噴淋水；噴淋周期與塑料材料的最終應用有關。
