正航整理氨制冷裝置用攪拌機
1 主題內容與適用范圍
本標準規定了氨制冷裝置用攪拌機(以下簡稱攪拌機)的術語、產品分類、技術要求、試驗方法、
檢驗規則、標志、包裝和運輸。
本標準適用于氨制冷裝置用攪拌機
2 引用標準
GB 699 碳素結構鋼技術條件
GB 700 碳素結構鋼
GB 1220 不銹鋼棒
GB/T 1804 一般公差線性尺寸的未注公差
GB/T 13306 標牌
JB/T 6421 制冷壓縮機用灰鑄鐵件技術條件
3 術語
3. 1 攪拌機
安裝在立式蒸發器的水(鹽水)箱或制冰池中，使池內水(鹽水)得到攪拌而加速流動，以提高傳熱效率的設備。
4 產品分類
4. 1 型式
攪拌機的型式分為立式軸流型和臥式軸流型兩種。
4. 2 型號

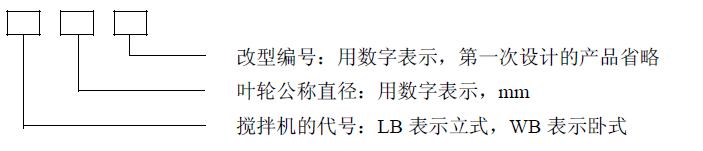

4. 2. 1 型號表示方法
攪拌機的型號由大寫漢語拼音字母和阿拉伯數字(以下簡稱數字)組成。其型號
的表示方法規定如下：
4. 2. 2 型號示例
LB180： 表示葉輪公稱直徑為 180 mm 的立式攪拌機。
WB400–1： 表示葉輪公稱直徑為 400 mm，次改型的臥式攪拌機。
4. 3. 1 立式攪拌機的葉輪公稱直徑和基本參數應符合表 1 的規定

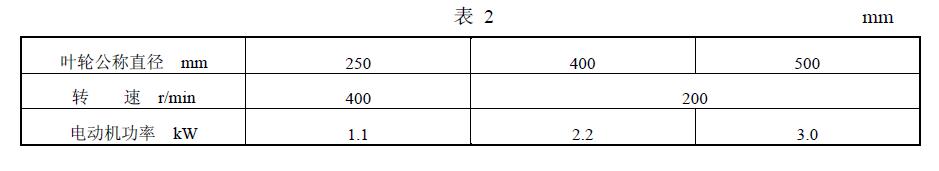

4. 3. 2 臥式攪拌機的葉輪公稱直徑和基本參數應符合表 2 的規定。
